Электродинамика > Постоянный ток > Параллельное соединение проводников (Деление токов). Пример см. здесь.
Электродинамика > Постоянный ток > Последовательное соединение проводников (Деление напряжений). Пример см. здесь.

Содержание Величина Наименование Параллельным является соединение проводников, при котором проводники соединяются одноименными концами.

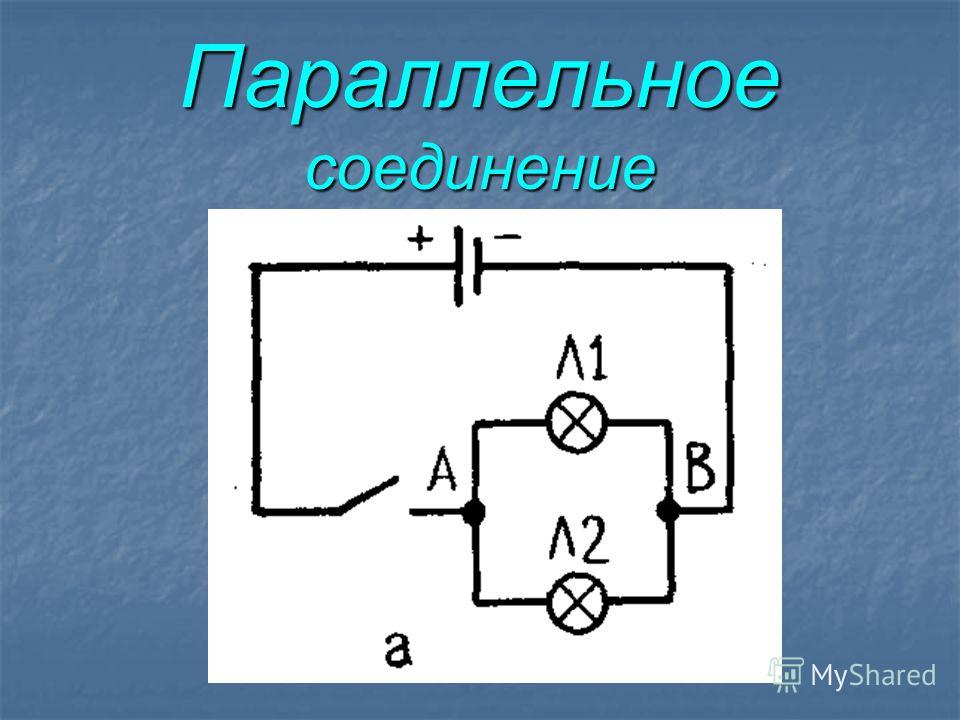

- параллельное соединение двух проводников на схеме 1 отличается от последовательного соединения на схеме 2.
Параллельное соединение применяют для деления токов I (см. схему 1), напряжение U при этом на всех элементах параллельного участка остается неизменным (аналогично делению потока воды на несколько рукавов разной ширины R1, R2...):
- законы параллельного соединения проводников.
- для двух параллельно соединенных проводников.
- если сопротивления всех проводников одинаковы. Последовательным является соединение проводников, при котором конец одного соединяется с началом другого, без разветвлений.

- последовательное соединение двух проводников на схеме 2, отличается от параллельного на схеме 1.
Последовательное соединение применяют для деления напряжения U (см. схему 2), сила тока I при этом на протяжении всего последовательного участка остается неизменной (аналогично каскаду плотин на реке, когда поток воды I, текущей через каждую плотину одинаков, а весь перепад высот U делится на части между несколькими плотинами R1, R2...)
- законы последовательного соединения проводников.
- для двух последовательно соединенных проводников.
- если сопротивления всех проводников одинаковы. R - сопротивление проводника Ом U - напряжение на проводнике В I - сила тока в проводнике А N - число проводников -   Последовательное превращение сложноразветвленной цепи объединением участков параллельного и последовательного соединений.
